โปรเจค Arduino เปิด ปิดไฟ AC 220V ด้วยเสียง

เมื่อ 1 เดือนที่ผ่านมา

โดย เจ้าของร้าน Google+

เปิดปิดไฟ AC 220V ด้วยเสียง

เรียนรู้วิธีควบคุม Arduino ด้วย เซ็นเซอร์เสียง Voice Sound Detection Sensor Module เราจะควบคุม การ เปิด ปิดไฟ AC 220V ด้วยเสียงตบมือ โดยเราจะใช้เซ็นเซอร์ตรวจจับเสียง + รีเลย์ และแสดงผลด้วยไฟ หลอดไฟบ้าน

(เพื่อความปลอดภัย : ผู้ทำโปรเจค ควรมี ความรู้ด้านไฟฟ้าเป็นอย่างดี)

อุปกรณ์ที่ใช้

1. Arduino UNO R3 - Made in italy

2. Sensor Shield V 5.0

3. สาย Jumper Female to Male ยาว 20cm.

4. สาย Jumper Female to Female ยาว 20cm.

5. Relay 1 Channel 5V DC Solid State High Level Trigger

6. Voice Sound Detection Sensor Module

7. สกรูหัวกลม+น็อตตัวเมีย ขนาด 3มม ยาว 12มม

อุปกรณ์ไฟฟ้าอื่นๆ เช่น หลอดไฟ , ปลั๊กไฟ , ขั้วหลอดไฟ , สายไฟ หาซื้อได้ตามร้านขายอุปกรณ์ไฟฟ้าทั่วๆไป

การต่อวงจร ระหว่าง Sensor Shield กับ เซ็นเซอร์เสียง

Shield <-> เซ็นเซอร์เสียง

G <-> GND
V <-> VCC
S(4) <-> OUT

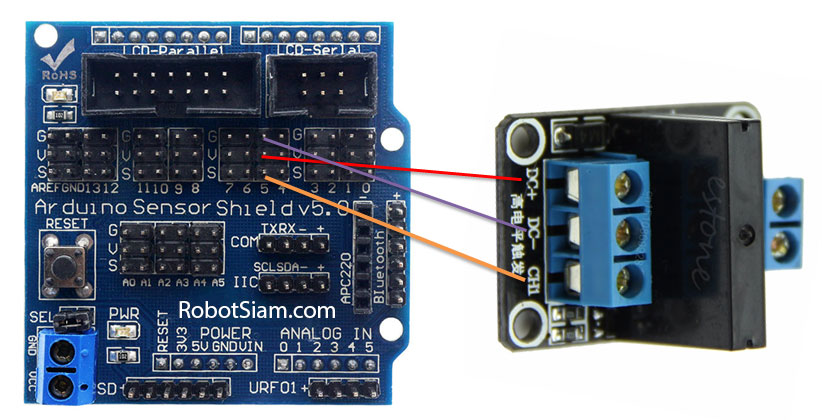

การต่อวงจร ระหว่าง Sensor Shield กับ รีเลย์

Shield <-> รีเลย์

G <-> DC-
V <-> DC+
S(5) <-> CH1

การต่อวงจร ระหว่าง Sensor Shield + เซ็นเซอร์เสียง + รีเลย์

ใช้สาย USB เชื่อมต่อระหว่าง คอมพิวเตอร์ กับ Arduino UNO R3

เปิดโปรแกรม Arduino (IDE) และ Upload โค้ดนี้ ไปยัง บอร์ด Arduino UNO R3

int sound_sensor = 4;
int relay = 5;

int clap = 0;
long detection_range_start = 0;
long detection_range = 0;
boolean status_lights = false;

void setup() {
pinMode(sound_sensor, INPUT);
pinMode(relay, OUTPUT);
}

void loop() {
int status_sensor = digitalRead(sound_sensor);
if (status_sensor == 0)
{
if (clap == 0)
{
detection_range_start = detection_range = millis();
clap++;
}
else if (clap > 0 && millis()-detection_range >= 50)
{
detection_range = millis();
clap++;
}
}
if (millis()-detection_range_start >= 400)
{
if (clap == 2)
{
if (!status_lights)
{
status_lights = true;
digitalWrite(relay, HIGH);
}
else if (status_lights)
{
status_lights = false;
digitalWrite(relay, LOW);
}
}
clap = 0;
}

}

ไปที่ Tools > Board เลือกเป็น Arduino/Genuino UNO

ไปที่ Tools > Port แล้วเลือกพอร์ตที่ปรากฏ (กรณีใช้เครื่องคอมพิวเตอร์ที่มี COM Port มากกว่าหนึ่ง ให้เลือกตัวอื่นที่ไม่ใช่ COM1)

ในตัวอย่างเลือกเป็น "COM3"

(ถ้ายังว่าง หรือ เป็น COM1 ให้ตรวจสอบการติดตั้งไดร์เวอร์ การต่อสาย USB ของ Arduino UNO)
